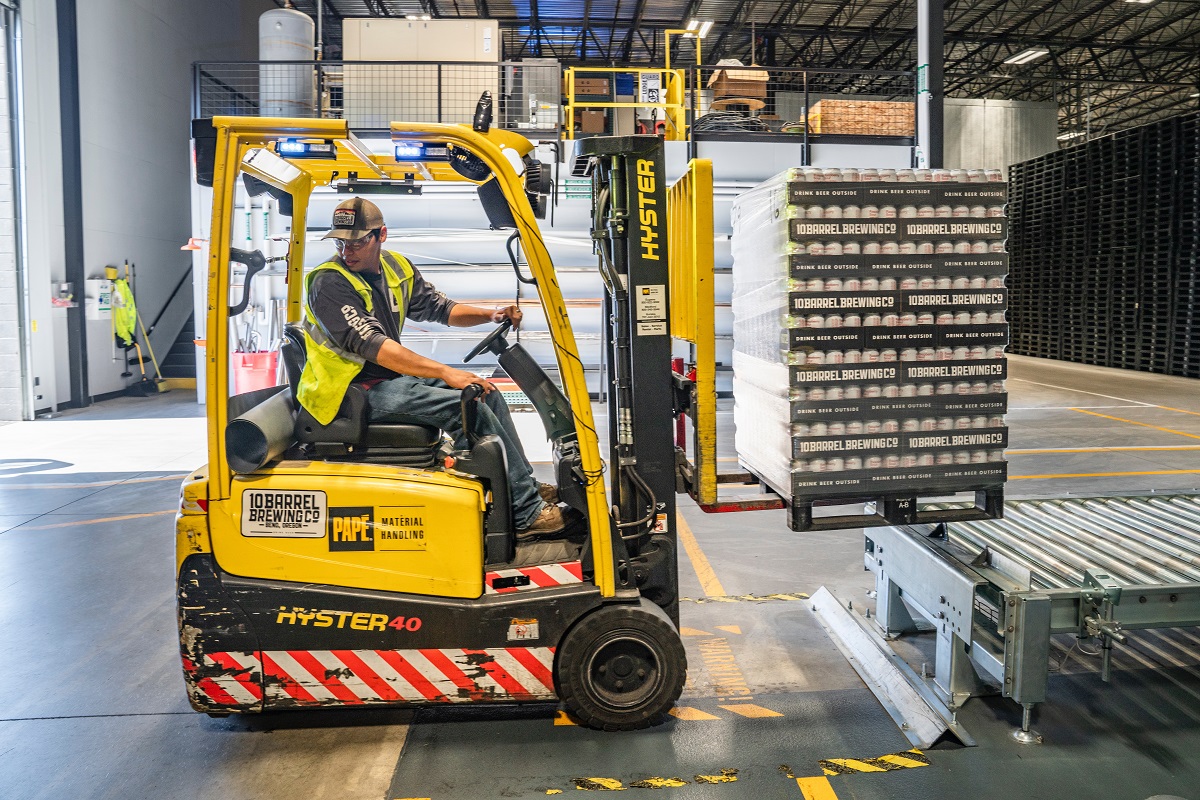

Praca na wózku widłowym: jak rozkładać opakowania na paletach

Od czego zacząć układanie kartonów na palecie

Źle zbudowana paleta często wygląda poprawnie tylko do chwili, gdy wózek ruszy, zahamuje albo wejdzie w zakręt. Wtedy wychodzi wszystko: krzywe boki, zbyt miękki dół, kartony wysunięte poza obrys i źle rozłożona masa. Stabilny ładunek zaczyna się od podstawy, nie od folii.

Jeśli zależy Ci na bezpiecznym podjęciu i spokojnym transporcie, trzymaj się prostego schematu pracy.

1. Posegreguj opakowania przed odkładaniem

   Oddziel kartony sztywne od tych, które łatwo się gniotą. Sprawdź klapy, dna i boki. Nawet lekko osłabione opakowanie potrafi zepsuć całą warstwę, bo pod naciskiem szybciej traci kształt niż reszta.

2. Zaplanuj warstwę, zanim położysz pierwszy karton

   Kartony powinny przylegać bokami i tworzyć równy obrys palety. Jeżeli już na starcie układ wymaga ciągłych poprawek, po ruszeniu wózkiem problem tylko się powiększy.

3. Buduj od dołu: cięższe i sztywniejsze niżej

   Najcięższe opakowania układaj na spodzie, lżejsze i bardziej podatne na odkształcenia wyżej. Masa powinna być rozłożona centralnie i jak najniżej. To najprostszy sposób, by nie dopuścić do przechyłu całej jednostki.

4. Kontroluj boki po każdej warstwie

   Po ułożeniu warstwy spójrz wzdłuż krawędzi i sprawdź naroża. Jeżeli widać odchylenie albo wybrzuszenie, popraw je od razu. Kolejne kartony tylko utrwalą błąd.

5. Zabezpieczaj dopiero po końcowej korekcie

   Folia stretch, taśmy spinające i narożniki ochronne mają utrwalić dobrze ułożony ładunek, a nie maskować zły układ. Najpierw prosty stos, dopiero potem zabezpieczenie.

Przykład warstwy, którą łatwo powtórzyć

Taki układ nie rozwiąże każdego przypadku, ale daje dobrą, powtarzalną bazę. Najważniejsze jest jedno: nic nie powinno wystawać poza obrys palety, a dół musi przenieść ciężar bez odkształceń.

Kiedy ten sposób układania sprawdza się najlepiej?

Najwięcej daje wtedy, gdy na jednej palecie pojawiają się kartony o różnej sztywności, śliskich powierzchniach albo mniej stabilnym dnie. W takich sytuacjach drobny błąd w pierwszej warstwie szybko zamienia się w problem przy podjęciu i manewrowaniu.

Co powoduje przesuwanie i zapadanie warstw

Warstwy zaczynają pracować wtedy, gdy podstawa nie jest pełna albo nacisk rozkłada się nierówno. Samo „zapełnienie” palety nie wystarczy. Liczy się to, czy kartony naprawdę podpierają się nawzajem i czy ciężar schodzi pionowo w dół.

Na palecie EUR 1200×800 mm kartony klapowe 400×300 mm pozwalają ułożyć 8 sztuk w jednej warstwie. To dobry punkt odniesienia, bo pokazuje układ bez zbędnych szczelin i bez wystawania poza obrys.

Przed układaniem warto też sprawdzić stan techniczny palety, jej format, nośność i dopasowanie do ładunku. Nawet dobry wzór warstwy nie uratuje źle dobranej podstawy.

• Podstawa musi przenieść cały ciężar

  Najwięcej problemów zaczyna się od zbyt słabego dołu. Jeżeli miękkie albo lżejsze kartony trafiają na spód, szybko pojawia się zapadanie warstw. Paleta EPAL EUR1 ma nośność dynamiczną 1500 kg (przy składowaniu regałowym obowiązuje niższy limit 1000 kg) i wymaga równomiernego obciążenia. Gdy masa jest rozłożona źle, odkształcenie może pojawić się już przy pierwszym podjęciu wózkiem.

• Środek ciężkości nie może uciekać do krawędzi

  Masa ładunku powinna być skupiona centralnie i możliwie nisko. Jeżeli jedna strona dostaje większy nacisk, stos zaczyna się wyginać. W magazynowej praktyce mówi się wtedy o „bananowej palecie” – kartony w środku warstw łukowato się odkształcają, bo ciężar nie schodzi prosto na podstawę.

• Wzór warstwy trzeba dobrać do sztywności kartonu

  Układ kolumnowy dobrze pracuje przy regularnych, sztywnych kartonach, bo nacisk schodzi w dół po prostych liniach. Układ mijankowy może poprawić stabilność boczną, ale nie każdy karton dobrze znosi taki sposób podparcia. Przy słabszych ściankach łatwiej wtedy o ugięcie i skręcanie warstw.

• Tarcie między warstwami też ma znaczenie

  Przy śliskich kartonach albo nie równych krawędziach same warstwy potrafią się przesuwać mimo poprawnego obrysu. W wyższych jednostkach przekładki tekturowe warto stosować co 3-4 warstwy. Pomagają wyrównać powierzchnię i ograniczyć ślizganie. Trzeba też uważać na wilgoć – zawilgocona tektura szybciej traci wytrzymałość na ściskanie.

Czy szczelny układ zawsze oznacza najlepszą stabilność?

Nie. Szczelna warstwa to dobry początek, ale ostatecznie liczy się także kolejność ciężaru, rozłożenie masy i dopasowanie wzoru do sztywności kartonów. Nawet pełna warstwa nie pomoże, jeśli dół jest zbyt słaby albo środek ciężkości przesunięty na bok.

Najczęstsze przyczyny uszkodzeń opakowań podczas paletyzacji

Uszkodzenia pojawiają się zwykle wtedy, gdy paleta jest ładowana tak, jakby każda sytuacja pozwalała bezpiecznie wykorzystać 4000 kg. To błąd. Wartość 4000 kg to nośność statyczna palety EPAL EUR1 (na nieruchomym podłożu); nośność dynamiczna przy transporcie wózkiem widłowym wynosi 1500 kg, więc sposób ułożenia ma bezpośredni wpływ na to, gdzie karton zacznie się gnieść.

Najszybciej wychodzą błędy przy narożach, klapach i skrajnych pudełkach. Sam karton nie zawsze jest winny – często problemem jest nie dopasowanie układu do realnych warunków składowania, transportu i podjęcia wózkiem.

• Masa nośnika też wchodzi do bilansu

  Paleta sama waży około 25 kg. Jeżeli ładunek jest planowany „na styk”, ten zapas znika od razu. Wtedy dolne kartony przejmują większy nacisk, niż zakładano, i szybciej zaczynają pracować na zgniecenie.

• Górna granica wysokości nie jest celem samym w sobie

  Budowanie jednostki pod sam limit 220 cm zwiększa ryzyko kołysania i przeciążenia ścianek opakowań. Im wyżej rośnie stos, tym mocniej drobny przechył zamienia się w nacisk punktowy na klapy i krawędzie niższych warstw.

• Zabezpieczenie nie naprawia złego układu

  Folia stretch, taśmy spinające i narożniki ochronne utrwalają to, co zostało zbudowane. Jeśli kartony już stoją krzywo albo są dociśnięte nierówno, owijanie tylko zamraża problem do czasu rozładunku. Po zdjęciu zabezpieczenia bardzo często widać, że uszkodzenie powstało wcześniej.

Czy uszkodzenia zawsze zaczynają się od najniższej warstwy?

Nie. Pierwsze ślady często widać na narożach, klapach i krawędziach środkowych warstw. Tak dzieje się wtedy, gdy przeszacowano nośność, wysokość albo liczbę zabezpieczeń, a zignorowano sam układ kartonów.

Konsekwencje przeciążenia palety i wystawania opakowań poza jej obrys

Każdy karton, który wystaje poza obrys palety, traci pełne podparcie od spodu i jako pierwszy zbiera kontakt z otoczeniem. Do tego dochodzi przeciążenie: gdy masa jest zbyt duża albo rozłożona nierówno, nacisk przestaje iść przez całą powierzchnię dna i zaczyna skupiać się na krawędziach.

Taki błąd nie musi od razu dać spektakularnej awarii. Częściej zaczyna się od drobnego zgniecenia, które z każdym ruchem palety pogłębia odkształcenie całej jednostki.

• Krawędzie najszybciej przyjmują uderzenia

  Skrajne kartony jako pierwsze stykają się z regałem, ścianą albo sąsiednim ładunkiem. Nawet niewielkie wysunięcie sprawia, że narożnik zostaje bez ochrony i szybciej się gniecie.

• Luki w podstawie przenoszą nacisk w złe miejsca

  Jeżeli dolna warstwa nie daje pełnego podparcia, wyższe kartony częściowo „wiszą”. Wtedy nacisk skupia się na wąskich fragmentach tektury, a nie na całym dnie opakowania. To prosta droga do pęknięć przy zagięciach, zapadniętych den i rozklejonych łączeń.

• Nadmiar masy wzmacnia każde małe odchylenie

  Przeciążona jednostka nie wybacza błędów. Karton, który przy poprawnym obciążeniu utrzymałby kształt, pod zbyt dużym naciskiem szybciej siada na bokach i przy klapach. Małe wysunięcie oraz nadmiar ciężaru wzajemnie się wzmacniają.

• Jedno uszkodzenie psuje geometrię całej palety

  Gdy skrajne pudełko zostaje zgniecione lub podwinięte, wyższe warstwy tracą oparcie po tej samej stronie. Problem przestaje dotyczyć jednego kartonu. Zmienia się kształt całej jednostki, a to utrudnia podjęcie, odstawienie i transport.

Czy niewielkie wysunięcie kartonu naprawdę ma znaczenie?

Tak. Nawet mały fragment poza obrysem szybciej się ociera, nie ma pełnego podparcia i pod ciężarem zaczyna się gnieść. Z czasem osłabia też sąsiednie opakowania.
